Fire-rated Glass Automatic Door
방화유리자동문
기존 자동문에 방화 기능을 더한 시스템입니다. 평소에는 자동문으로 편리하게 드나들고, 화재 시에는 불의 확산과 연기를 막으면서 비상문으로 대피할 수 있습니다.
- FAD-1000S
- FAD-1000SW
- FAD-2000S
- FAD-2000SW
01
시험 기준
내화와 차연을 겸한 갑종 방화유리 자동문으로, 건교부 고시 제2005-232호에 따른 시험을 통과한 제품입니다.
- 내화 기준 KS F 2268-1:2001 (방화문의 내화시험방법)
- 차연 기준 KS F 2846:2003 (방화문의 차연시험방법), 차연성능 0.2 이하
- KS F 3109:2004 (문세트)
02
특징
- 화재 시 자동문은 닫힌 상태를 유지하고, 비상문을 피난 방향으로 열어 대피 (FAD-1000SW)
- 화재 시 외부 전원이 끊겨도 내장 배터리로 1시간 구동 (FAD-1000S)
- 스테인리스 프레임과 내열유리(1260℃)로 갑종 방화 성능 확보
- 평상시 열림 유지 상태에서 화재 시 닫힘으로 전환
- 화재 시 타이머로 개폐 시간 조정
- 중앙 관제실·관리실과 연결해 통제 가능
03
모델
| 모델 | 형식 | 화재 시 |
|---|---|---|

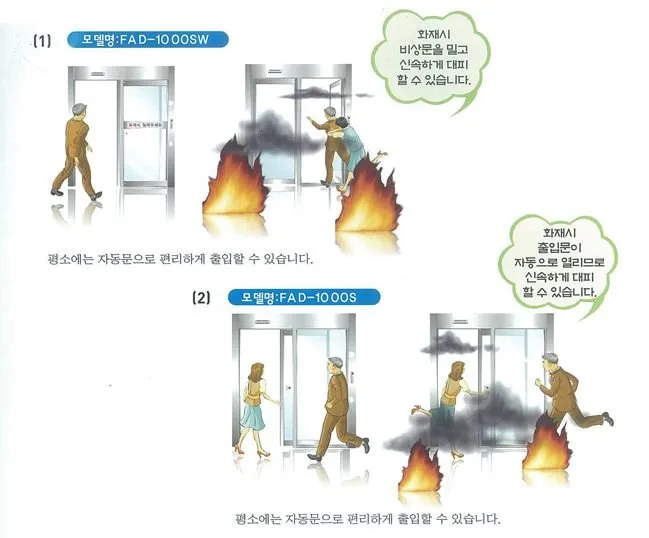

| FAD-1000S | 편개 · 고정 + 슬라이딩 | 출입문이 자동으로 열려 대피 |
| FAD-1000SW | 편개 · 스윙 + 슬라이딩 | 비상문을 밀고 대피 |

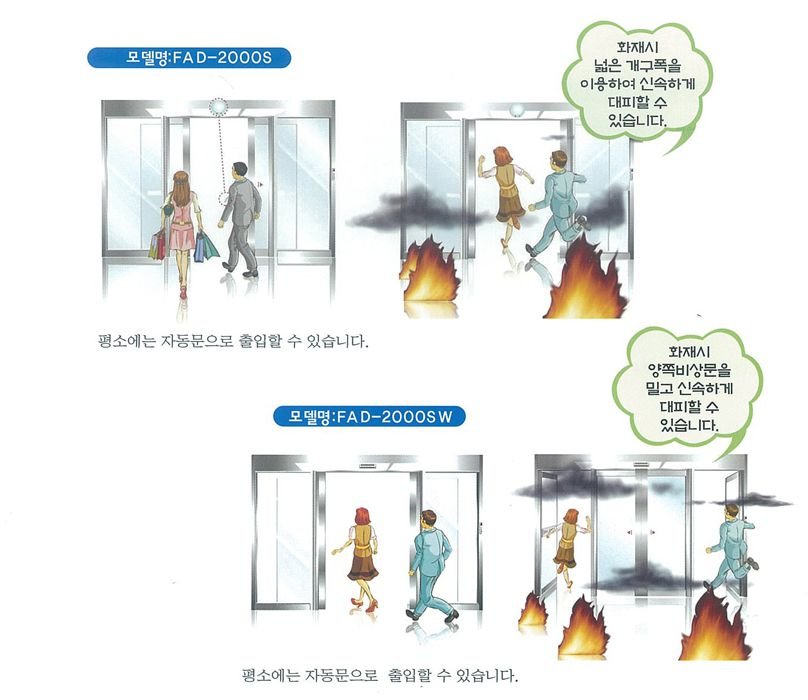

| FAD-2000S | 양개 슬라이딩 | 넓은 개구부로 대피 |
| FAD-2000SW | 양개 · 스윙 + 슬라이딩 | 양쪽 비상문을 밀고 대피 |
04

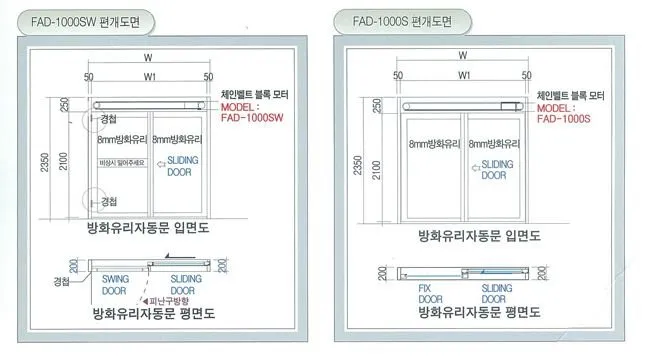

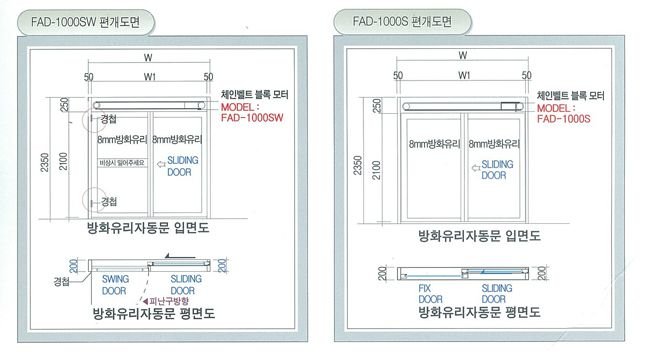

시스템 사양
| 형식 | 편개 | 양개 |
|---|---|---|
| 도어 중량(최대) | 160kg × 1 | 100kg × 2 |
| 개폐 속도 | 300~700mm/sec | 300~700mm/sec |
| 개방 유지 시간 | 0.1~10sec | 0.1~10sec |
| 전원 | 220V 단상 | 220V 단상 |
| 모터 출력 | 90W | 120W |
| 제어 방식 | 마이크로프로세스 | 마이크로프로세스 |
| 동력 전달 | 체인 | 체인 |
| 적용 도어 크기 | 500 × 3000 × 1 | 500 × 1700 × 2 |
| 사용 온도 | -15℃ ~ 45℃ | -15℃ ~ 45℃ |
05
내화시험

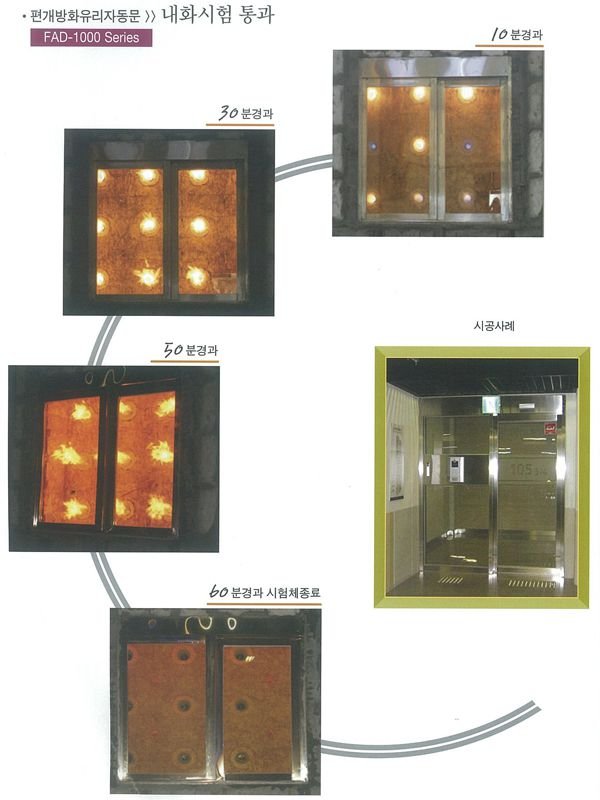

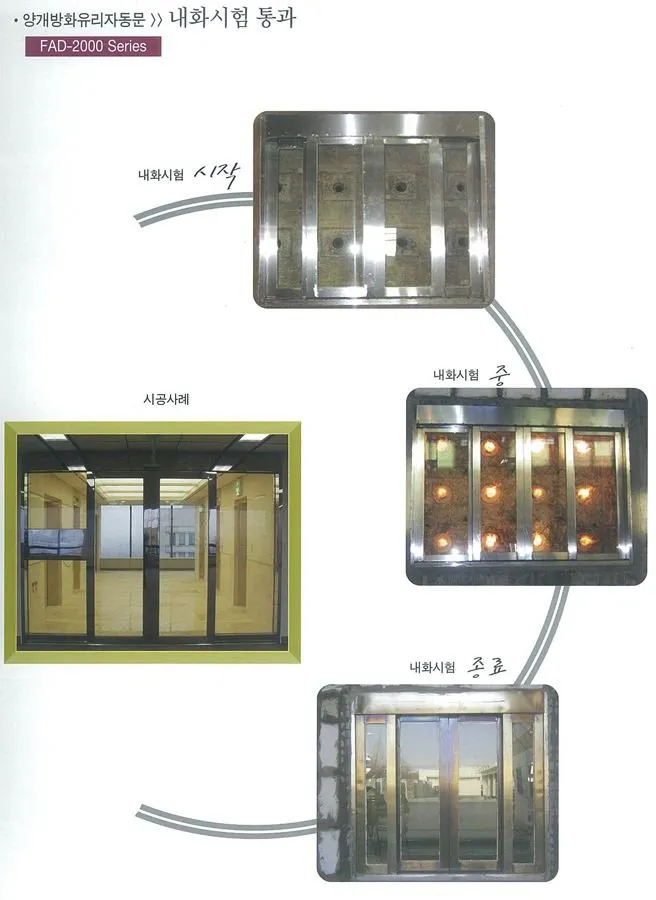

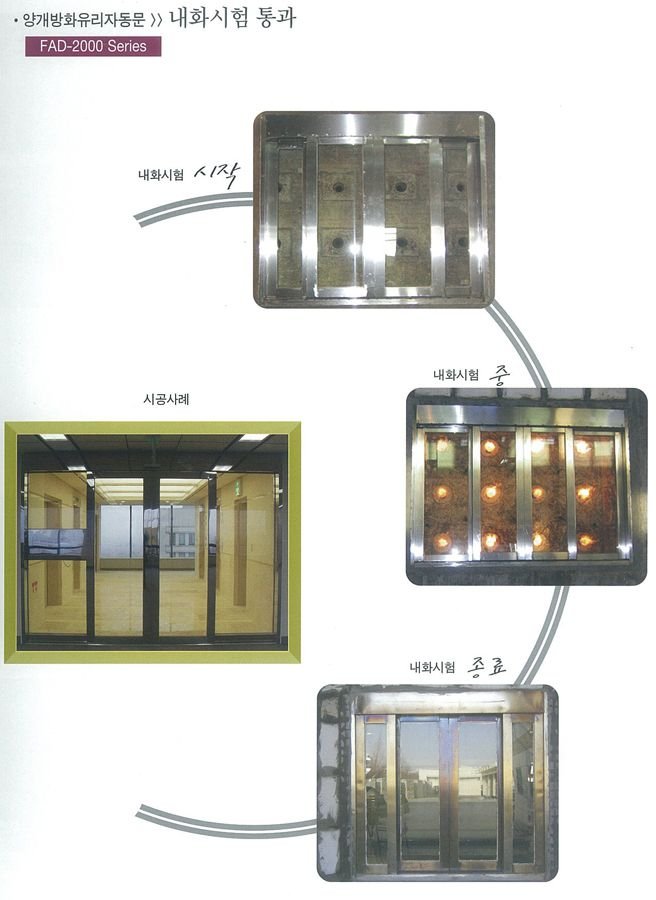

편개(FAD-1000)와 양개(FAD-2000) 모두 10분, 30분, 50분, 60분 경과 내화시험을 거쳤습니다.
도면·사양 이미지는 제조사 카탈로그 자료입니다. 현장 조건에 따라 규격이 달라질 수 있으니 견적 전에 확인해 드립니다.
